Objetivo: Construcción y colocación de una maneta con Control Crucero.

----------------------------------------------------------------------------------------------------------------------------------

La lectura del siguiente tutorial le brindará a usted las herramientas suficientes para encarar un proyecto de estas características, sin necesidad de pasar por las largas horas de búsqueda de información y pruebas en el automóvil, por ello sírvase de leer con detenimiento la información y evite preguntar sobre temas ya tratados.

El autor no se hace responsable del uso de este material ni de la información suministrada, la única garantía es que anduvo, pero cualquier error que cometa puede llegar a provocar daños irreversibles en su automóvil.

-----------------------------------------------------------------------------------------------------------------------------------

Control Crucero Casero (CCC)

Como a muchos, luego de horas de mantener el pie en el acelerador inmóvil, surge la necesidad de disponer del CCC en el auto. Esto me llevó a investigar en diferentes fuentes y foros del mundo, leer un montón de tutoriales, bajar varios diagramas de circuitos eléctricos y cotejar toda la información en el Bora línea vieja.

Con la ayuda aportada por NestorCam (usuario del foro del Bora), la cuál adjunto a continuación, emprendí la odisea de tratar de hacer una maneta para el CCC simil original y ahorrarme los $2300 + $700 de instalación que costaba en su momento.

NestorCam escribiste:Por fin llego a mis manos la maneta del control crucero y su harnes de cables, tampoco espere tanto. Hice este diagrama de como, me parece, que funcionan los contactos, tiene una llave ON-OFF, que cuando la pongo en ON me da continuidad entre los cables Negro,Blanco y Amarillo-negro, cuando pulso la tecla SET, todos estos cables me dan continuidad con el cable Amarillo-rojo y por ultimo pulsando la tecla RES, los 3 primeros cables con el Azul. No le bien los tutos que hay pero creo que el cable Negro va conectado a los 12v. Los pines que pongo en el diagrama son los de la maneta, los cables del harnes no tienen numero, solo me guio con los colores. Entonces es una LLAVE la que dice ON-OFF y las teclas SET y RES son PULSADORES. En total son 5 cables, medí con un tester digital y la continuidad me da 0 ohm por lo que dedusco que no hay nada mas que llave y pulsadores. Creería que uno de los tres cables que se conectan con la llave le lleva la señal al bulbo de embrague o freno. Con la llave en Off, el cable amarrillo negro, nada mas, me da continuidad con los cables de los pulsadores si los pulso.
Ahora queda en manos de los genios a ver si pueden armar un control casero, tan complicado no debe ser, el tema es en los linea anterior que hay que cablear la ecu, los mas nuevos están cableado.
La maneta es: 18 G 953 513 A
El harnes: 1 J1 970 011 F
La maneta y el harnes son los mismos que venden por internet, a mi me los trajo mi hermano de usa, el precio final fueron US $19,5. no se donde lo Compro por que no hable con el todavía. Ahora vamos a ver como lo instalo, y cuando. Cualquier cosa pregunten.

Imagen

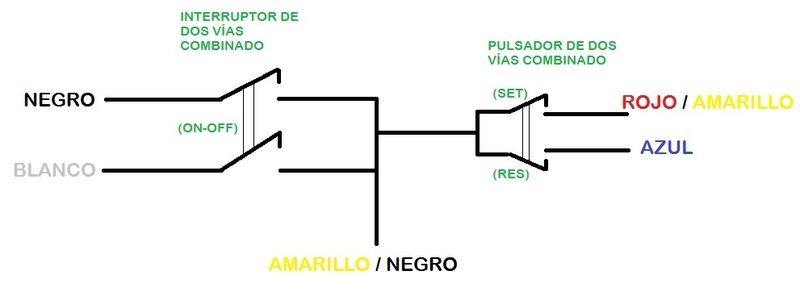

Como les decía, gracias a la ayuda de Nestor quién gentilmente tomó las medidas de la maneta que había comprado, hice un circuito lógico de acuerdo a la información:

Imagen

Detalles:

- El interruptor de dos vías combinado tiene que unir los cables negro - blanco - amarillo/negro juntos cuándo esté en posición On, en Off no debe existir continuidad entre ellos, para eso soldé el cable amarillo/negro en el punto central en ambas vías y luego el cable negro en una vía y el blanco en la otra.

- El pulsador combinado es necesario para que nunca se puedan presionar los dos pulsadores a la vez (comentario más abajo)

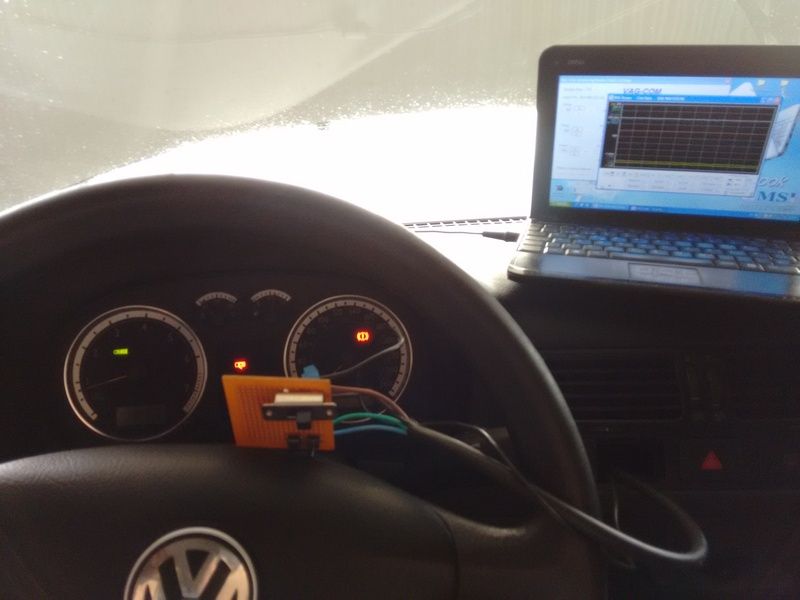

Comencé a desarmar y cotejar toda la información en el auto e instalé el primer injerto croto prototipo, el cuál funcionó y me sirvió para pulir un poco más la lógica de los interruptores y pulsadores.

Imagen

Utilizando el prototipo, que era totalmente funcional pero demasiado grande, noté que además de incómodo si presionaba los dos pulsadores a la vez el CCC dejaba de funcionar y había que sacar contacto para que nuevamente funcionase. Por ello, es que el CC original tiene los pulsadores combinados para que nunca pueda replicarse esta situación. Si no consiguen un pulsador doble combinado, tendrán que evitar tocar ambos botones a la vez.

En mi caso no conseguí y como ¨no presionar los dos botones a la vez¨ para mi significa ¨a ver que pasa si presiono los dos¨, utilicé dos pulsadores del tipo PC, estos además de ser pequeños tienen contactos normal abierto y normal cerrado, con lo cuál utilizando el normal cerrado hice un botón esclavo del otro. De esta manera, si pulso ambos, es como que solo pulsé el botón SET.

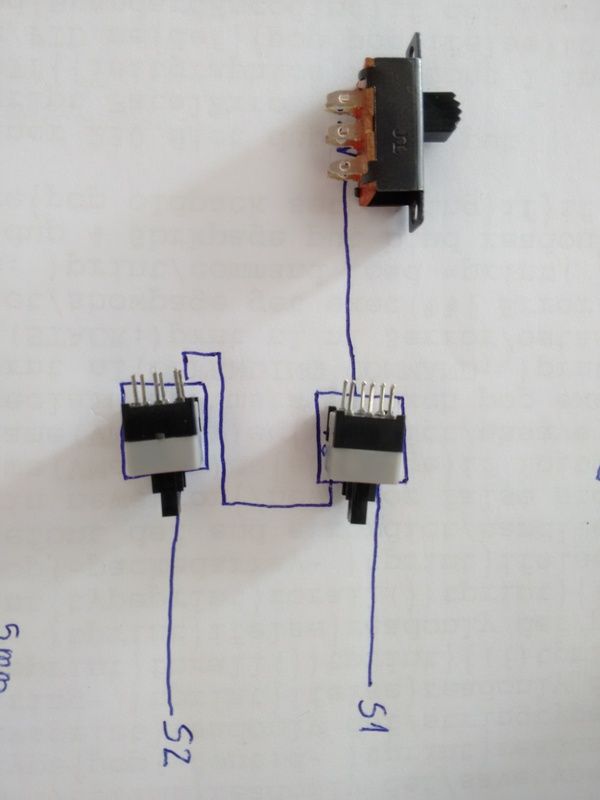

Circuito a lograr:

Imagen

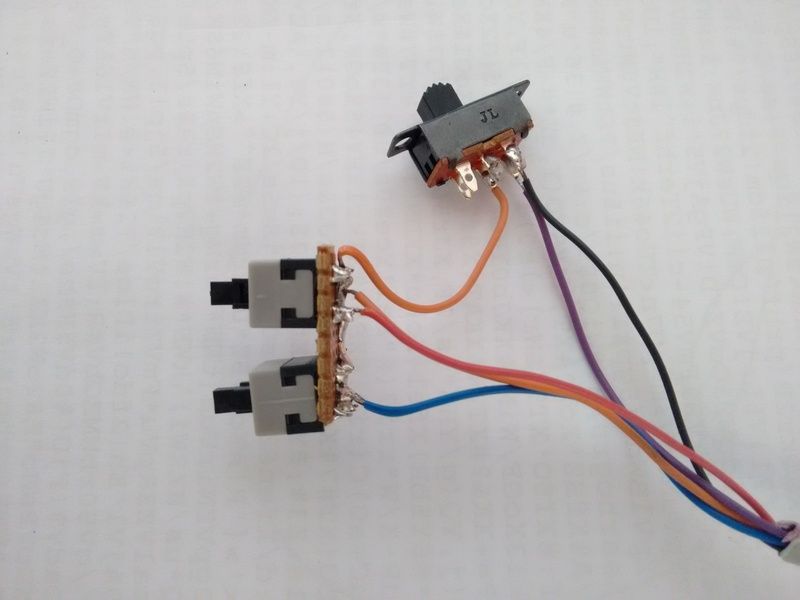

Pequeño resultado:

Imagen

Con esta información, ya puede armar su circuito para el CCC, continuamos con la instalación.

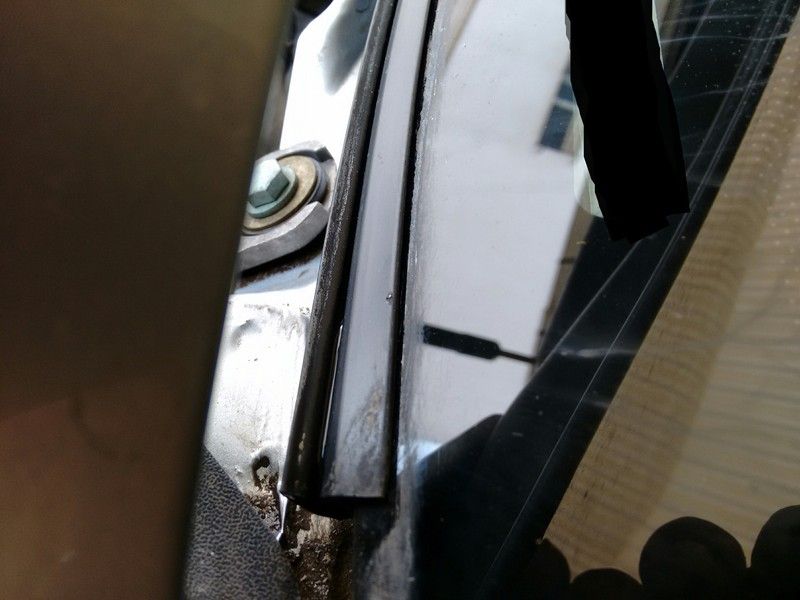

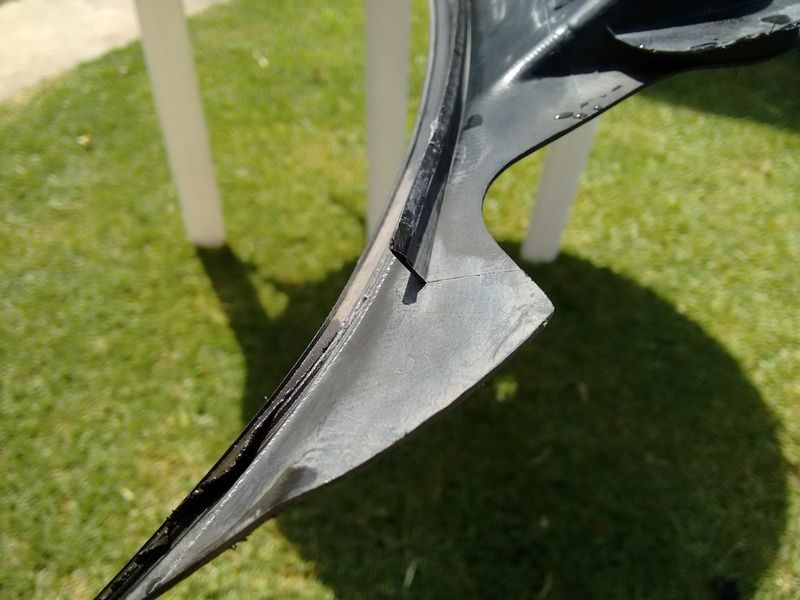

Sacamos limpia parabrisas y el plástico debajo del parabrisas, particularmente este último me hizo renegar mucho porque todos los tutos dicen ¨tire¨ y yo tiré y tiré en la dirección equivocada. La idea es tirar para arriba, NO en el sentido del parabrisas. Noten el de detalles del encastre hembra debajo del parabrisas y el macho en el plástico.

Imagen

Imagen

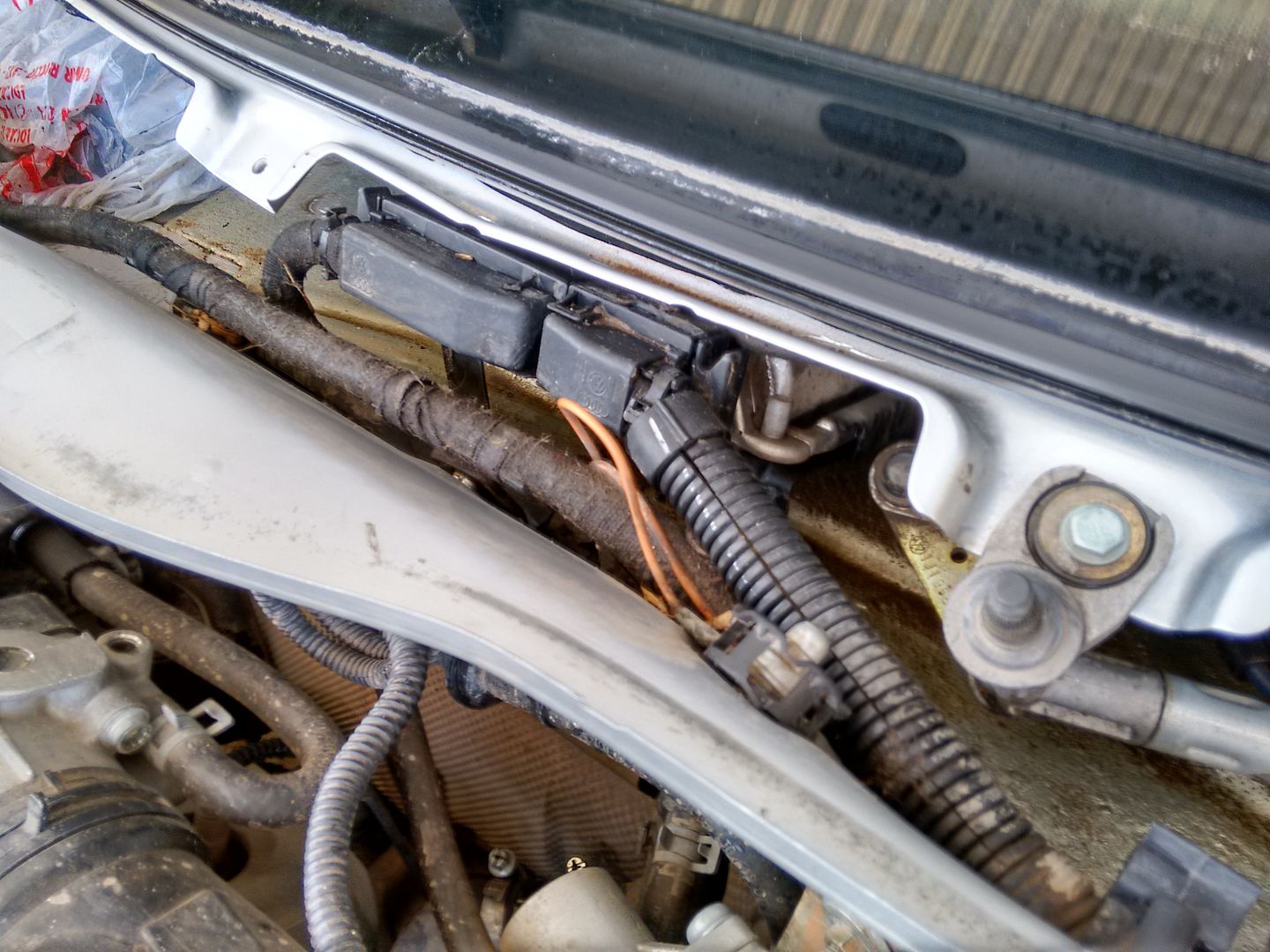

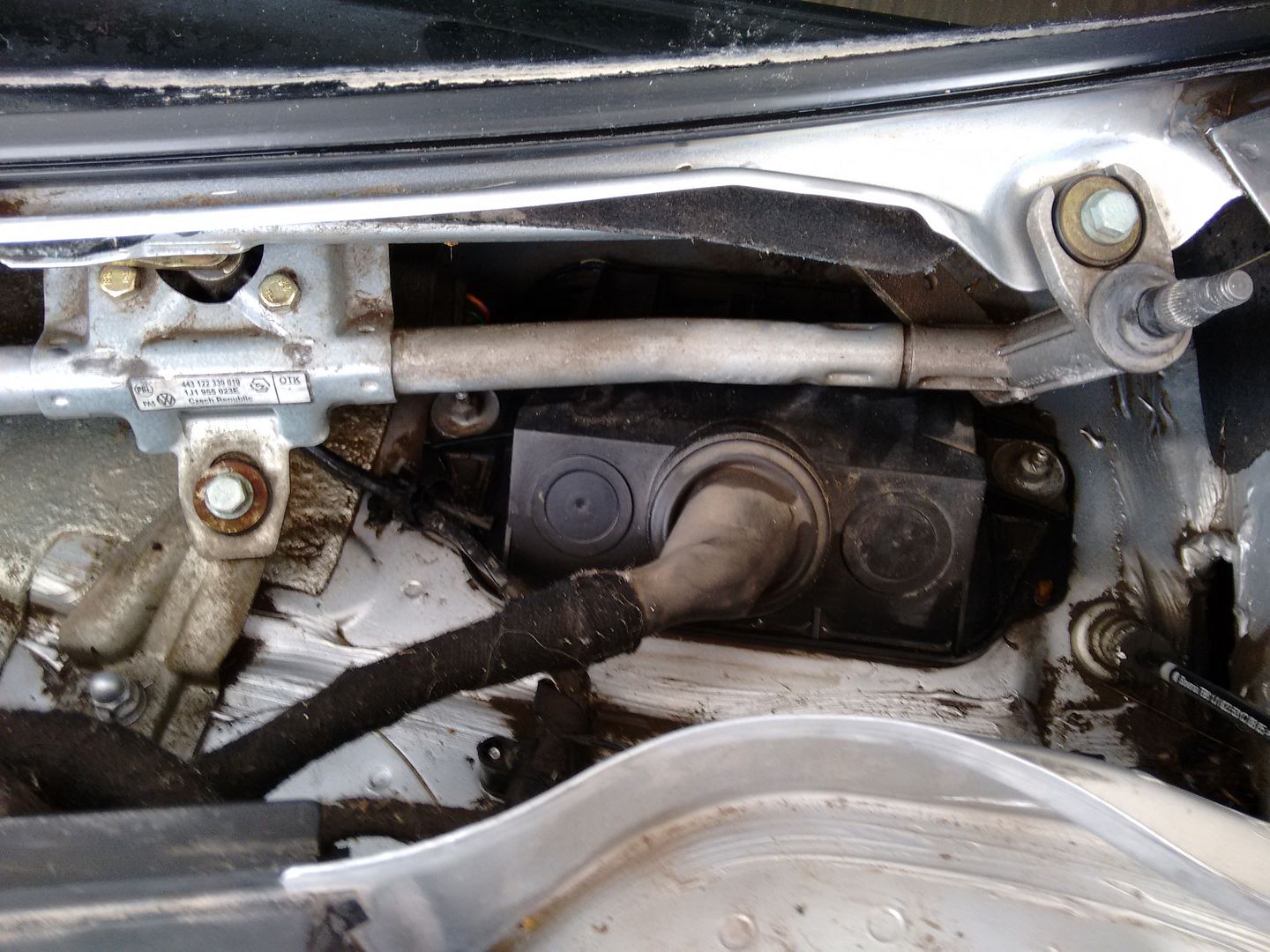

Ya sin plástico, pueden observar la ECU y su conector, pero no importa a ustedes no les toca desarmar esa parte porque ya corroboré todos los pines y colores de cables.

Imagen

Sacan el sistema del limpia parabrisas, es un conector eléctrico y tres tornillos, muy fácil. Se van a encontrar con esta caja de paso, antes de sacarla limpian bien todo el barro, tierra, hojas, ramas y bichos que hay en toda la bandeja de desagote. No se olviden de tapar con una bolsa el filtro antipolen que está del otro lado.

Imagen

Debajo del fuelle de goma se encuentran una serie de conectores, a ustedes les interesa uno color negro que en la siguiente foto no se ve bien, pero está debajo de todos los cables.

Imagen

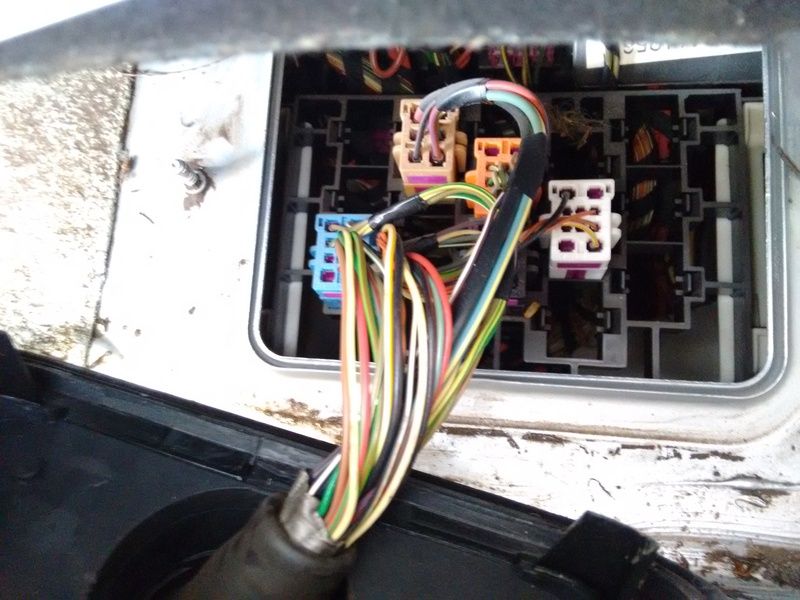

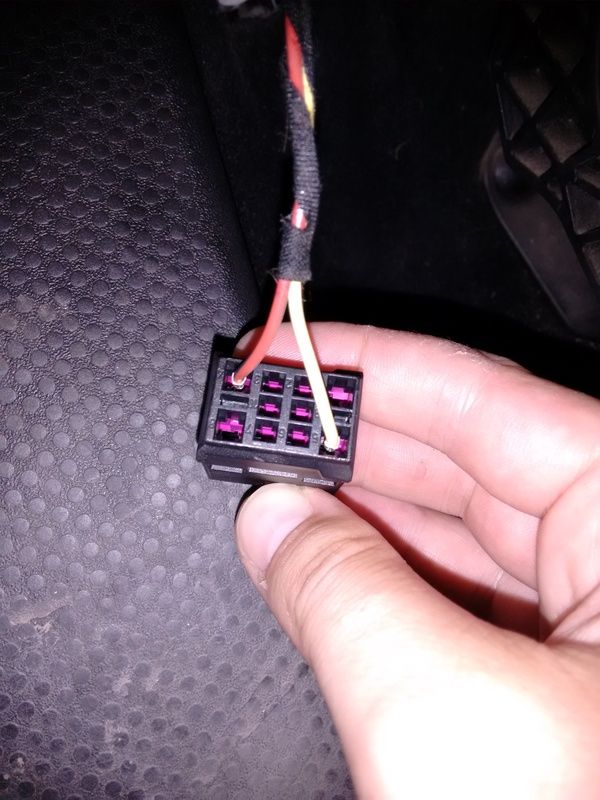

Si desencastran el conector y se tiran debajo del torpero, previo sacar los plásticos que tapan la parte inferior del mismo, tendrán la posibilidad de desconectar el ramal que viene de afuera con el que sigue para la parte interna. Notarán que el ramal de afuera llega con un montón de cables y la parte interna, solo tiene dos.

Imagen

¿Qué cables faltan? Adivinaron!!! (o eso creo) Los cables del CCC.

A continuación y con mucha prolijidad, observando que el conector tiene numeración, van a conectar de la siguiente forma:

PIN de la ficha - COLOR (CCC)

1 - Azul
2 - Rojo/Amarillo
3 - Amarillo/Negro
9 - Blanco

Finalmente conectan el cable negro del CCC al fusible 5.

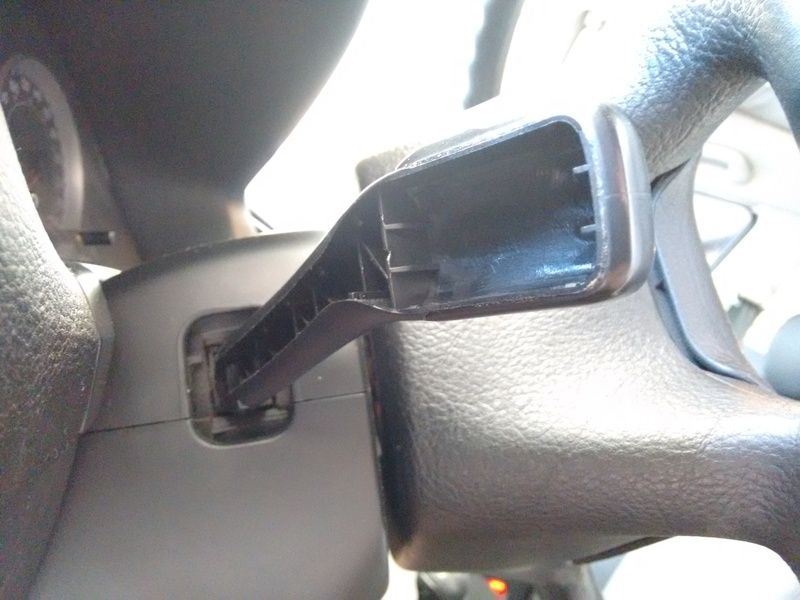

Luego desarman la maneta original del guiño, simplemente sacan la tapa posterior encastrada:

Imagen

Y tratan de meter todo el circuito tratando de que quede más prolijo que esto:

Imagen

Conectan el Vag-Com, ingresan a ¨Engine¨, luego ¨Login11¨, tipean el código 11463 y aprietan ¨Do-It¨.

Si no se equivocaron en nada y yo tampoco al momento de hacer el tutorial, ya tienen Control Crucero Casero.

Que lo disfruten!!!

----------------------------------------------------------------------------------------------------------------------------------

Nada de esto hubiera sido posible sin la medición y aporte de información de NestorCam, a él nuevamente mi agradecimiento.
