Muebles Acuario y Vanitory

Notapor hdrey » 01 Sep 2015 18:02

Muchachos, ya que no aparezco seguido por el foro queria compartirles alguna de las cosas que estuve haciendo los fines de semana y entre la 1 y las 4 de la tarde que es mi horario entre oficinas.
Primeramente, un mueble para un acuario de 450 litros, construido en melamina de 25mm, tanto su piso como el techo y las verticales son de ese espesor por una cuestion obvia de resistencia. Las puertas son de melamina tambien en 18 mm, con triple bisagra para soportar el peso de las mismas. El mueble mide 60 cm de ancho, por 95 cm de alto, por 183 cm de largo.
Para evitar deformaciones o que el mueble se salga de escuadra y colapse, le puse una faja en todo el frente (25 mm) y en el interior en la parte del techo y fondo idem.

Detalles importantes:
- cuando haces un mueble en melamina, o un mueble de grandes dimensiones, lo ideal es CEMENTAR (cemento de contacto, poxiran) todas las uniones y encuentros. Le das una rigidez terrible y la posibilidad de presentarlo, y luego atornillarlo.
- Pegar los cantos con plancha, recortar con trincheta y luego utilizar un fratacho (porta lija) con una lija de 260 "no past" para afinar los bordes, dejarlos lisos y no gastar desparejo. Quedan con terminación perfecta.
- Siempre que atornillen un encuentro de maderas de melamina lo ideal es pasar siempre antes una mecha de diámetro inferior a la del tornillo, de esa manera evitas que se expanda la madera que va de canto y se raje.
- Utilizar las bisagras para melaminas que van frezadas:
- Bisagra Codo 0: es la que se utiliza para que la puerta quede al ras del lateral del mueble
- Bisagra Codo 9: se utiliza para que la puerta ocupe la mitad del lateral del mueble, y la mitad del lateral o divisor en donde apoye al cerrar.
- Bisagra Codo 18: se utiliza para que la puerta quede "embutida" en el espacio que ocuparia la puerta en el mueble

Imagen

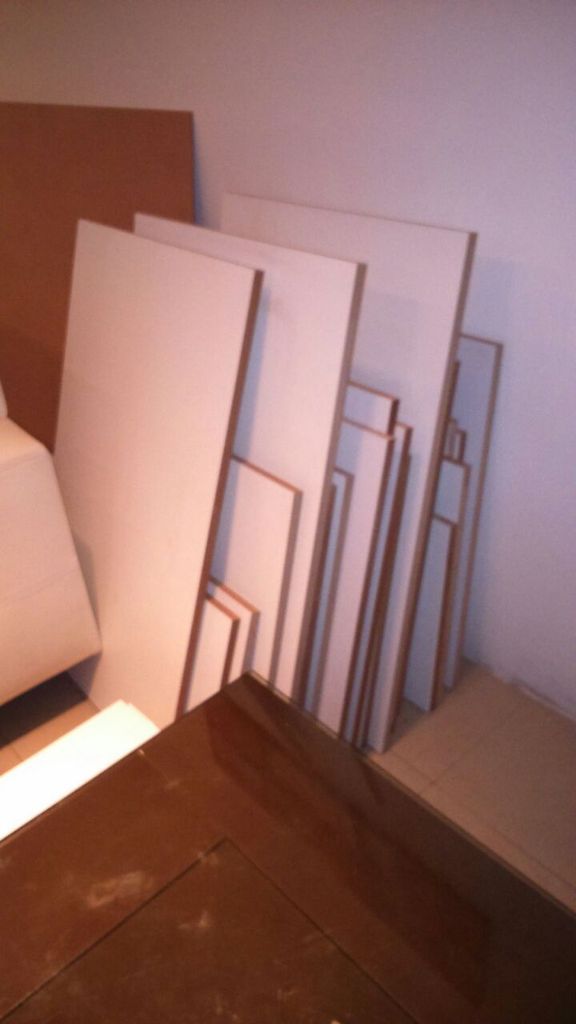

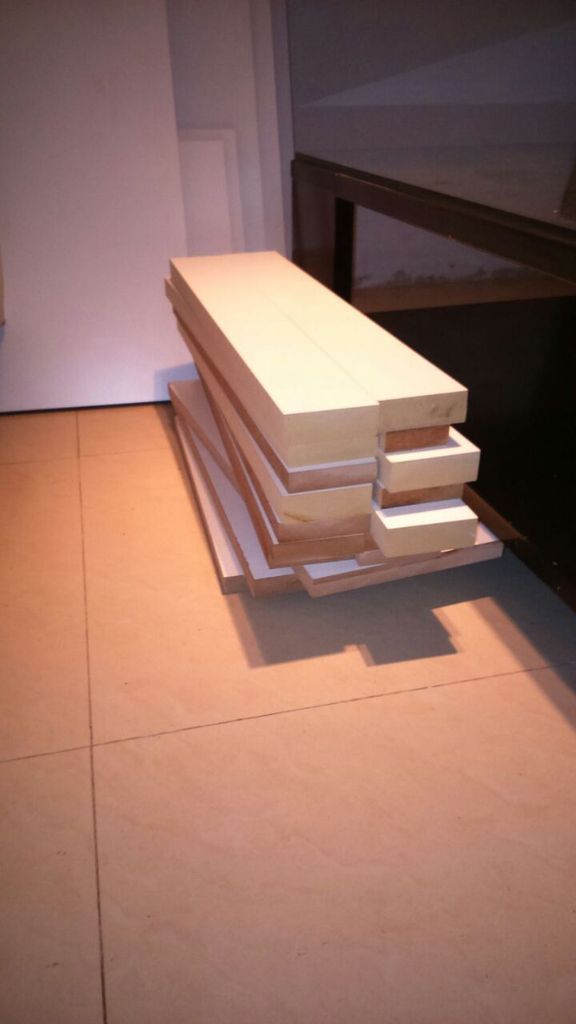

Todo empieza con esta pila de maderas cortadas a medida, a las que queda pegarles el filo. Se dibuja todo antes en un papel y de ahi vas obteniendo las medidas de cada parte.

Imagen

Imagen

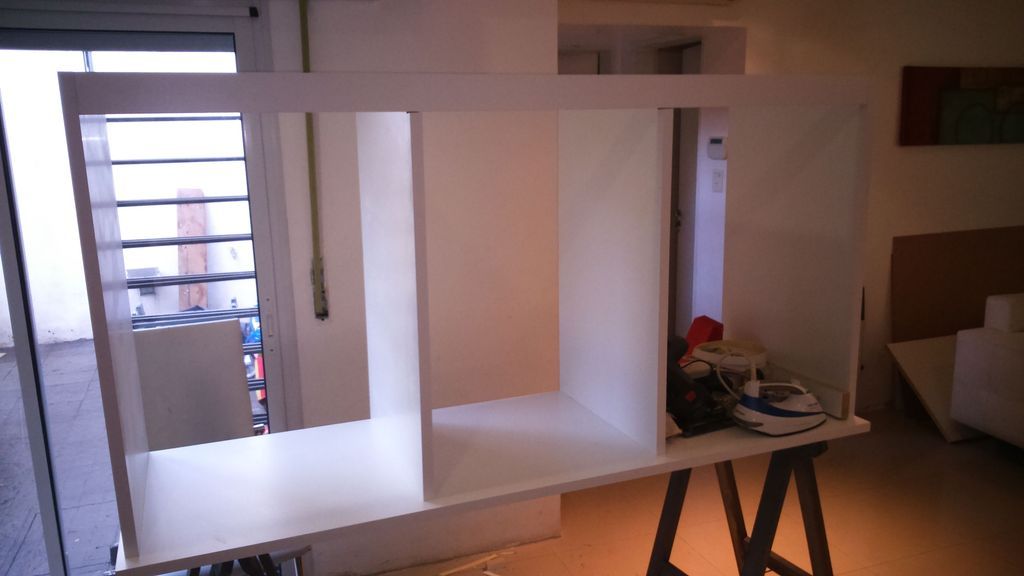

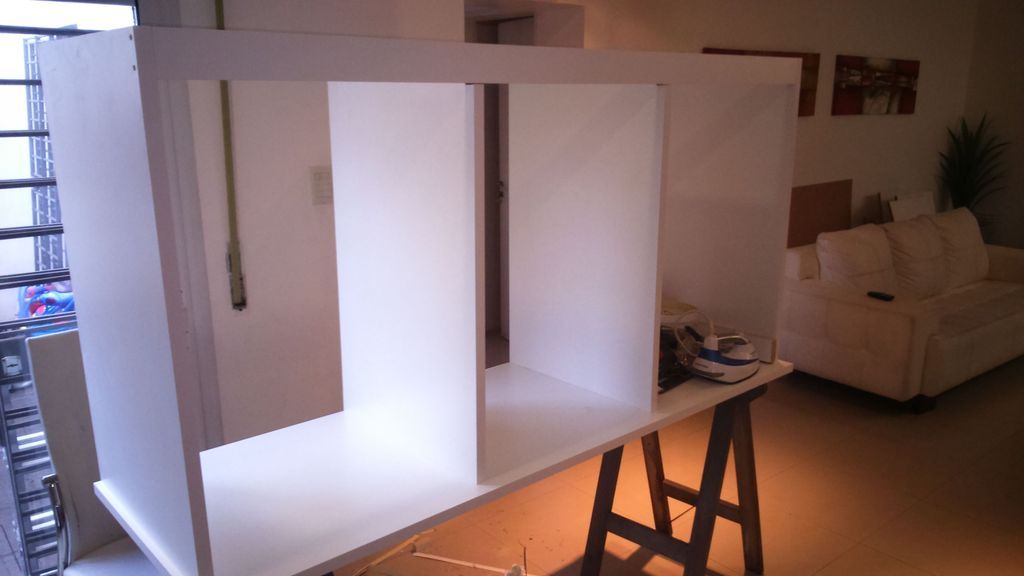

Comenzamos con el piso del acuario, tomando las medidas de todas las divisiones, colocando cinta de papel, y cementando las uniones de laterales y divisores

Imagen

Imagen

Imagen

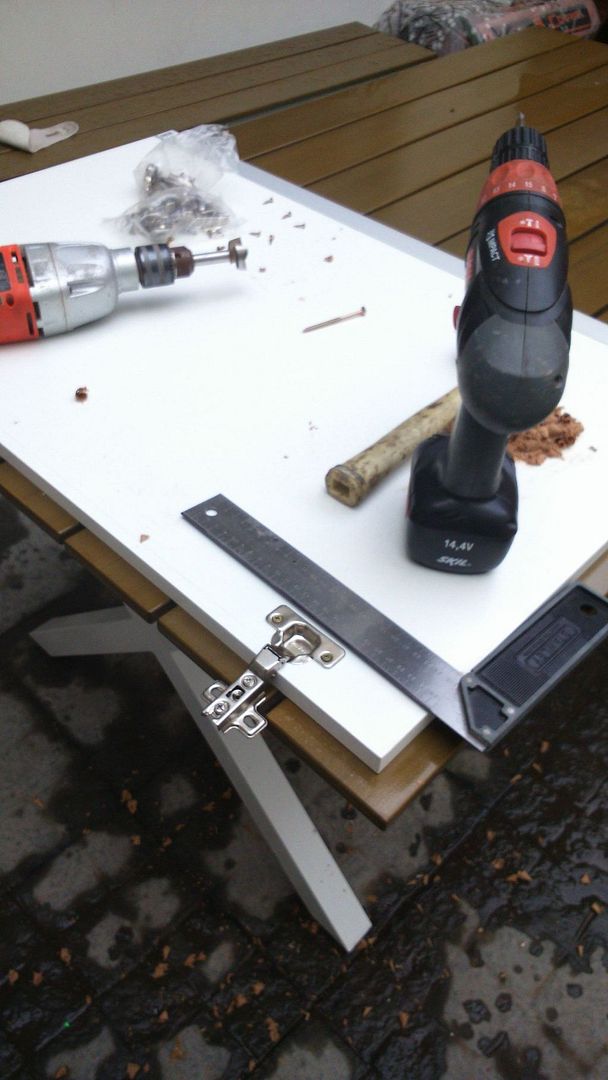

Las puertas se frezan con una mecha de 35 mm. Para que la bisagra quede exacta se hace a 2.5 cms del borde y yo por rigidez la coloco a 10 cms de la esquina. Una vez frezada, se coloca la bisagra con escuadra.
Imagen

Primer puerta colocada con canto de aluminio pegado con cemento de contacto:
Imagen

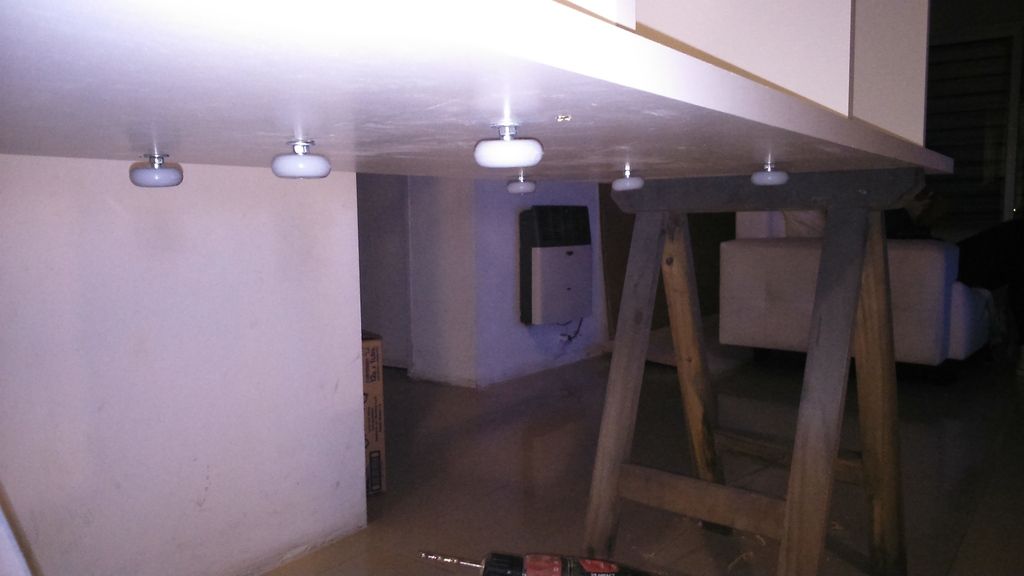

Patas deslizables de plastico con eje de acero:
Imagen

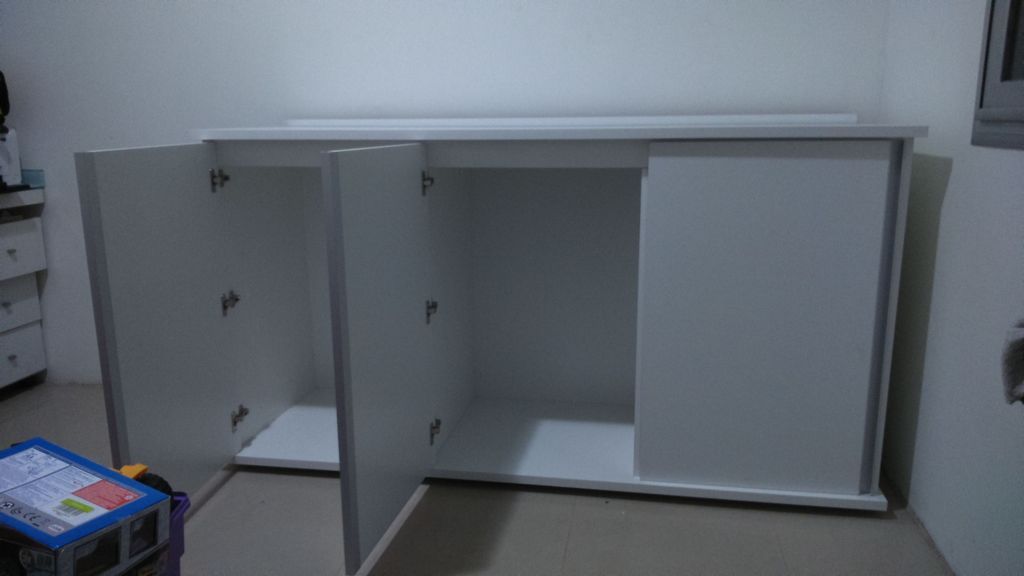

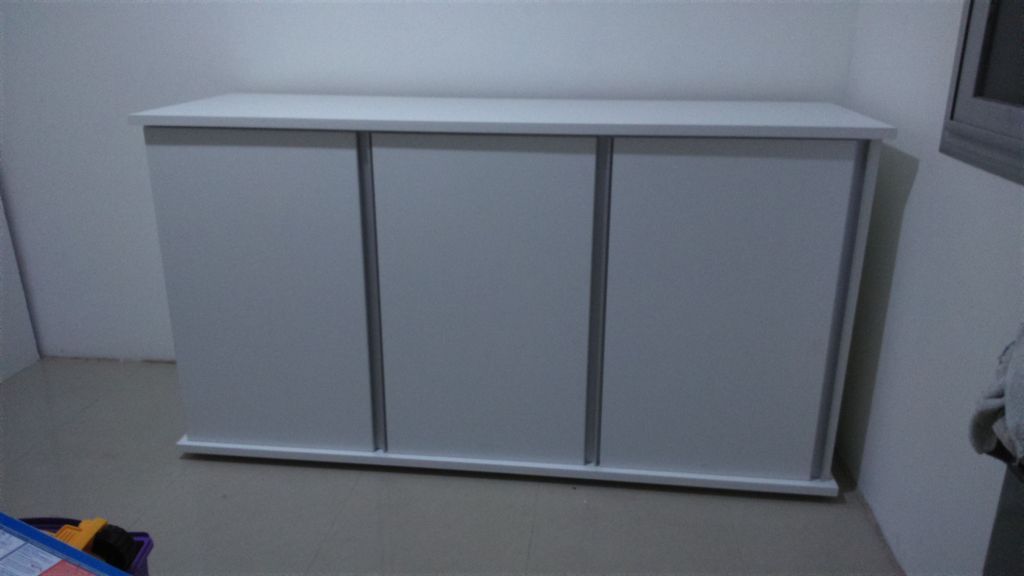

Colocado en su lugar, con las 3 puertas alineadas:
Imagen

En el mueble hay 2 estantes por puertas, que en este momento no estaban colocados:
Imagen


El mueble del baño, venia de mal en peor, lo hice hacer por un carpintero que tiene la misma calidad de fabricación que un gomero tallando una escultura. Se quebró, se dobló y se trababan los cajones.
El mueble tiene 55 cm de ancho, por 70 de alto, por 176 cm de largo. Hecho en melamina de Laricina 18 mm, fondo 3 mm blanco, bisagras codo 9, refuerzos superior frontal y costillas para soportar el peso de la piedra.
Lo que compré es un Simil Silestone (compuesto quimico con mayor porcentaje de Cuarzo, inalterable, incontaminable, anti bacterial) en un tono blanco tirando a gris terminación espejo.
Voy a colocar una faja inferior a modo de terminacíon y para evitar pudrir las patas o bases del mueble, y como apoyo costillas de granito (restos sin costo) para que el mueble descanse sobre las mismas. La mesada va a tener doble borde, y banquina, con una bacha de apoyo.

El Silestone es una marca, en este caso la marca de la piedra es Santa Margherita y el color le dicen AGLOMERADO
Imagen

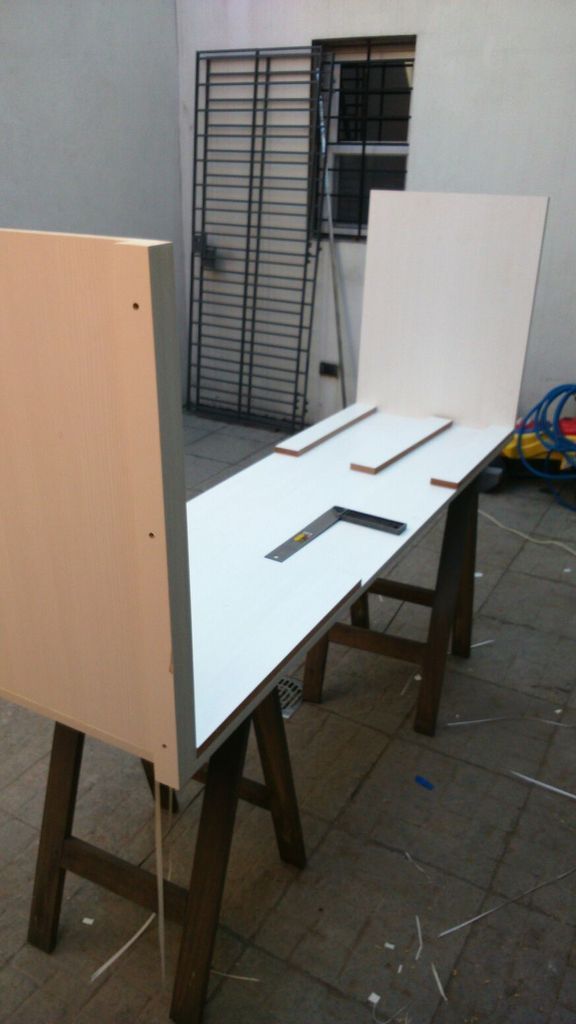

Las dos tablas verticales estan solo presentadas y sostenidas por el cemento de contacto. El falso borde o doble borde de la primer vertical es porque el baño tiene una falsa escuadra de 2 cms.
Imagen

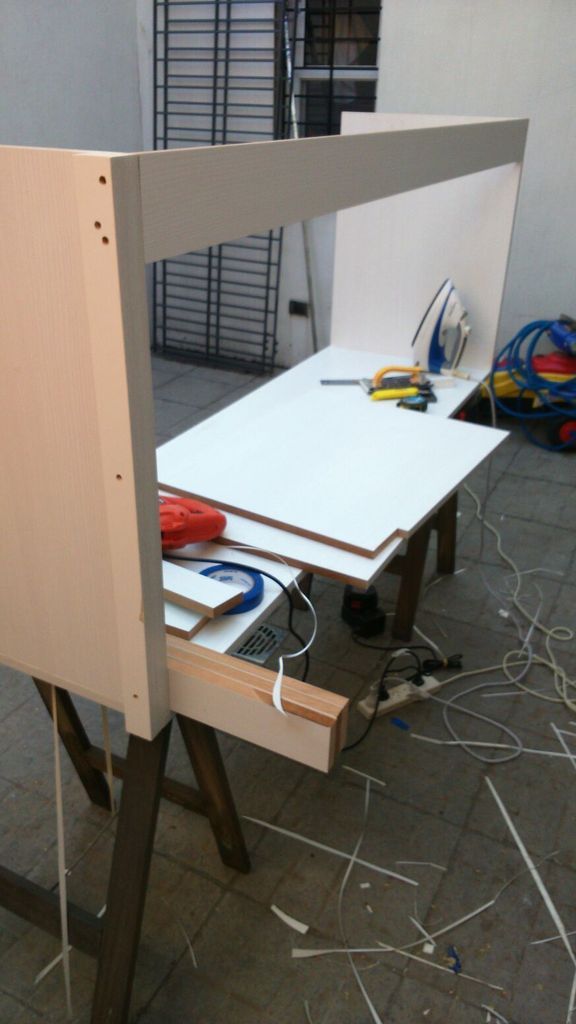

Travesaño colocado, y divisiones "caladas" para emparejar con la faja.
Imagen

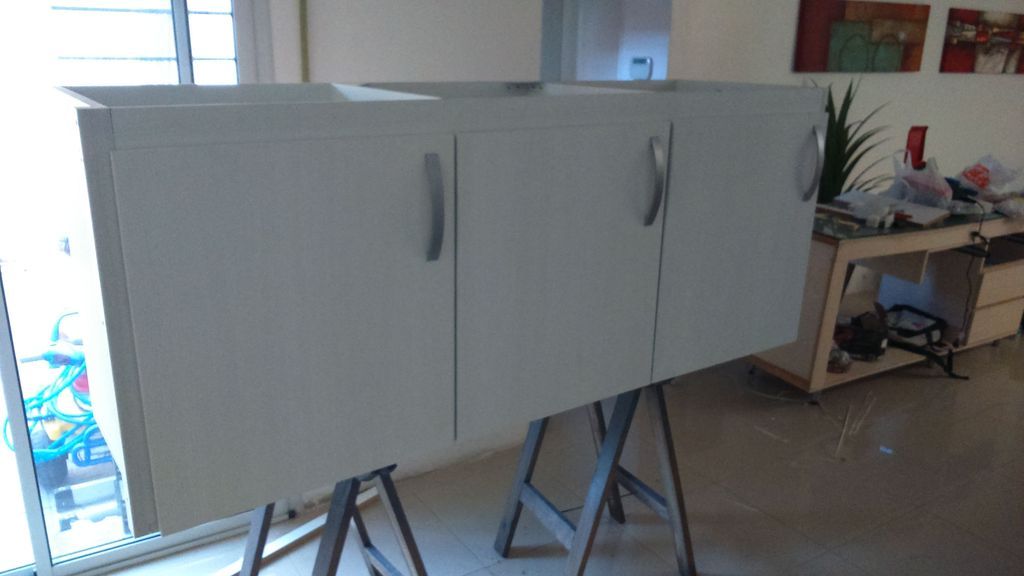

Acá ya terminado con las 3 puertas colocadas y las manijas
Imagen

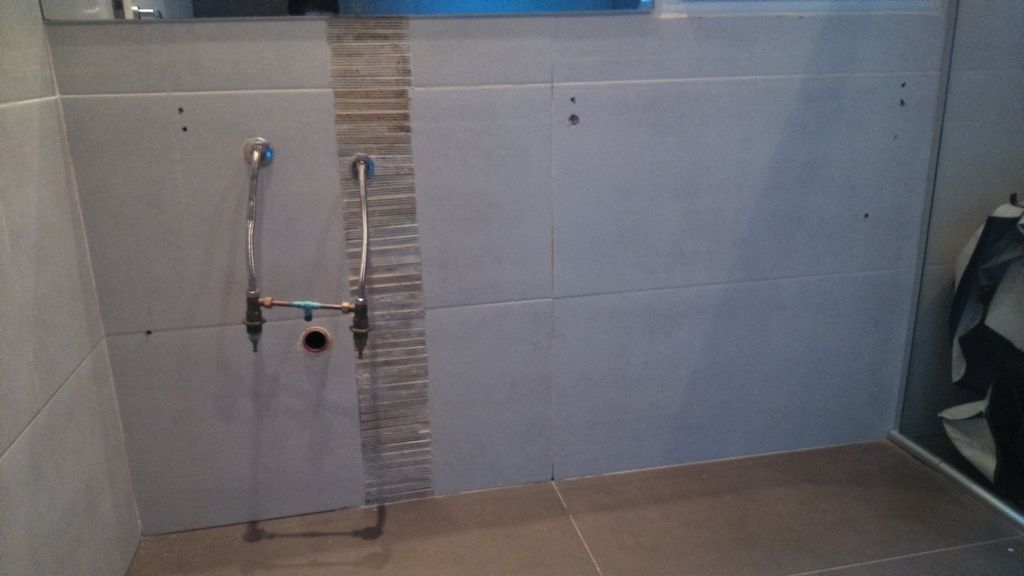

Aquí estaba el viejo mueble, se retiró, se limpió todo:
Imagen

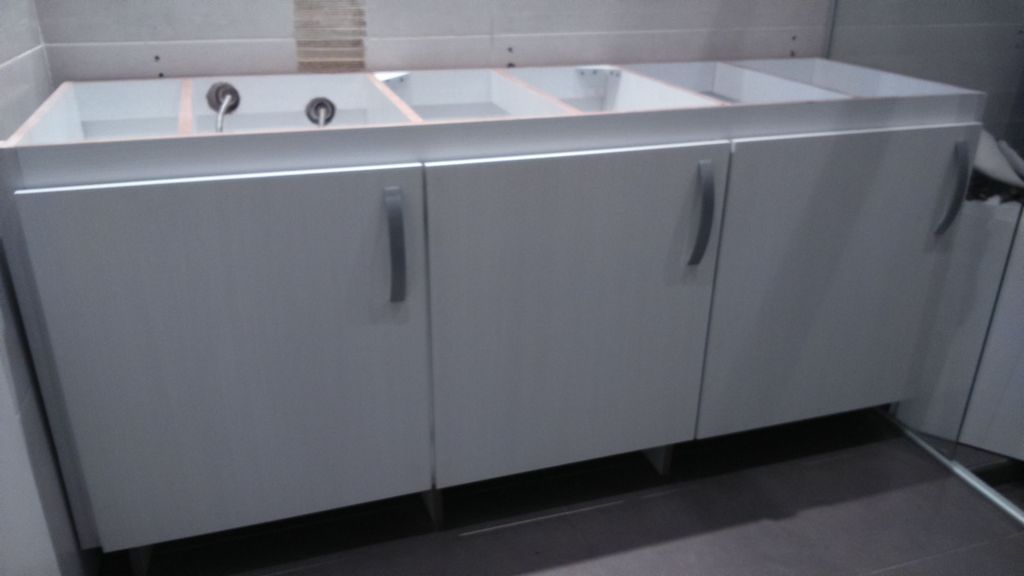

El mueble "presentado" con una falsa banaquina de madera para ver si no le habiamos errado en algo. Aparte se le hicieron las perforaciones de los flexibles de agua fria y caliente, y del desague.
Se observan una gran cantidad de "COSTILLAS" para soportar parejo el peso de la piedra y evitar así que el mueble se deforme.

Imagen

Luego les voy a ir mostrando cuando llegue la piedra y coloque la faja inferior, las costillas, la piedra, y la banquina.

Saludos...
Avatar de Usuario
hdrey
Rosarigasino de ley

Mensajes: 3007
Registrado: 12 Ago 2007 14:15
Ubicación: Rosario
Vehiculo: Fiat
Modelo: Uno Fire
A: 2008

Re: Muebles Acuario y Vanitory

Notapor gerardo » 02 Sep 2015 14:01

:megusta:

Muchas gracias por compartirlo. Soy aficionado a la carpintería y aprendí mucho. Por ej, no conocía las bisagras codo 0, sólo las codo 18. Gice un mueble con otro tipo de bisagras y el resultado fue desastroso. Por otra parte, muy buena idea la de reforzar las uniones con cemento de contacto,

Abrazo!!
____________________________________________
Gerardo.
Peugeot 806 ST 2.0i 2000 183000km
Dios no está muerto.
gerardo
Empezando a meter los dedos...
Empezando a meter los dedos...

Mensajes: 193
Registrado: 28 Nov 2007 13:11
Ubicación: Don Orione - Claypole
Vehiculo: Peugeot
Modelo: 806 ST
A: 2000

Re: Muebles Acuario y Vanitory

Notapor Gali » 02 Sep 2015 15:48

Excelente trabajo.
No se como seguis ensañando a conducir.
Saludos
Sebastian
Avatar de Usuario
Gali
Veni que te explico!
Veni que te explico!

Mensajes: 1983
Registrado: 13 Dic 2006 05:36
Ubicación: Llavallol
Vehiculo: Chevrolet
Modelo: Corsa
A: 2000

Re: Muebles Acuario y Vanitory

Notapor El_Autentico_Hernan » 02 Sep 2015 17:18

Huguito!!!

A veces pienso que si vivieramos mas cerca nos la pasariamos rompiendo las bolas con estas cosas...


Como siempre, hiper prolijo!!!


Te paso un link a un grupo de Fb que se llama "Carpinteros Agrupados de Argentina"

Hay una especie de sub grupo que es para hobbystas.. Pero en ambos la participacion y la calidad de las colaboraciones es muy buena, casi como en este foro.


https://www.facebook.com/groups/996395153722679/

https://www.facebook.com/groups/1736921653202035/?ref=bookmarks

Te mando un abrazo grande a vos y al resto de la Flia!!!
- - - - -El Auténtico Hernán- - - - -
:winky: Al Oeste del Oeste :winky:

Imagen
Avatar de Usuario
El_Autentico_Hernan
Desvirtuador Masivo de Threads
Desvirtuador Masivo de Threads

Mensajes: 11011
Registrado: 14 Dic 2006 06:52
Ubicación: Aprendiendo a hablar en frances...
Vehiculo: Renault
Modelo: 11 TS
A: 1993

Re: Muebles Acuario y Vanitory

Notapor el tero de Pavlov » 03 Sep 2015 09:56

Admirable tu habilidad y prolijidad. Te felicito.
Río abajo voy llevando la jangada,
río abajo por el alto Paraná.
Es el peso de la sombra derrumbada,
con el anhelo del agua que se va.
Avatar de Usuario
el tero de Pavlov
Ahora acelera mejor...
Ahora acelera mejor...

Mensajes: 778
Registrado: 12 Nov 2012 20:03
Gnc / Gnv: Si
Vehiculo: No Posee
A: 0

Re: Muebles Acuario y Vanitory

Notapor kaesar6 » 03 Sep 2015 11:22

[smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif] [smilie=icon_sombrero.gif]
all we are is dust in the wind...no lo olvides
Avatar de Usuario
kaesar6
Maestro Yoda
Maestro Yoda

Mensajes: 14749
Registrado: 31 Ene 2010 23:08
Ubicación: PROXIMAMENTE EL BORDA
Vehiculo: Ford
Modelo: taunus gxl, 2.3, leva martore,
A: 1974

Re: Muebles Acuario y Vanitory

Notapor hdrey » 03 Sep 2015 12:15

Gracias a todos!
Cuando tenga la piedra a colocar voy a mostrar el proceso.
Avatar de Usuario
hdrey
Rosarigasino de ley

Mensajes: 3007
Registrado: 12 Ago 2007 14:15
Ubicación: Rosario
Vehiculo: Fiat
Modelo: Uno Fire
A: 2008

Re: Muebles Acuario y Vanitory

Notapor ags3873 » 03 Sep 2015 12:31

Hugo venite a casa unos dias que tengo que hacer el bajo mesada de la cocina, el del baño, placares...etc etc
Imagen Imagen
ags3873
Gncero serrano

Mensajes: 2132
Registrado: 29 Ago 2011 13:26
Ubicación: Cordoba
Gnc / Gnv: Si
Vehiculo: Fiat
Modelo: Palio Adventure 1.6 16v
A: 2010

Re: Muebles Acuario y Vanitory

Notapor hdrey » 03 Sep 2015 12:37

Estaríamos hablando de que cantidad de asado?
Compra todos los cortes y lo hacemos.
Avatar de Usuario
hdrey
Rosarigasino de ley

Mensajes: 3007
Registrado: 12 Ago 2007 14:15
Ubicación: Rosario
Vehiculo: Fiat
Modelo: Uno Fire
A: 2008

Re: Muebles Acuario y Vanitory

Notapor ags3873 » 03 Sep 2015 13:49

:megusta: :megusta: :megusta: :megusta:
Imagen Imagen
ags3873
Gncero serrano

Mensajes: 2132
Registrado: 29 Ago 2011 13:26
Ubicación: Cordoba
Gnc / Gnv: Si
Vehiculo: Fiat
Modelo: Palio Adventure 1.6 16v
A: 2010

Re: Muebles Acuario y Vanitory

Notapor hdrey » 16 Sep 2015 17:48

Bueno, por fin llegaron las piedras y empecé a terminar de instalar el vanitory.
Como pedestal coloqué 4 fajas de granito (una por cada parante vertical) y una faja transversal del mismo color que la piedra superior.
Quedo todo a plomo, y se pegaron los zocalos con silicona.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Saludos
Avatar de Usuario
hdrey
Rosarigasino de ley

Mensajes: 3007
Registrado: 12 Ago 2007 14:15
Ubicación: Rosario
Vehiculo: Fiat
Modelo: Uno Fire
A: 2008

Re: Muebles Acuario y Vanitory

Notapor Pana » 16 Sep 2015 21:18

Hugo me quito el sombrero [smilie=icon_sombrero.gif], que tipo prolijo! te felicito!

Consulta, todo adherido con silicona o alguna parte con mortero?
    Got Milk...?
Imagen

"La diferencia entre un ciego y un fanático es que el ciego sabe que no ve..."

"Tanto mayor es la velocidad de la luz a la del sonido, que ciertas personas nos parecen brillantes...
Hasta que escuchamos las pelotudeces que dicen."


Corsa 1.6 2001 GLS 8V Lucifer
GOL 1.6 Gastrópodo sindical
Avatar de Usuario
Pana
Loco suelto...

Mensajes: 1832
Registrado: 28 Ene 2014 16:34
Gnc / Gnv: No
Vehiculo: Volkswagen
Modelo: Gol 1.6 la tristeza con ruedas
A: 2016

Re: Muebles Acuario y Vanitory

Notapor hdrey » 16 Sep 2015 21:26

Gracias por los elogios. Solo silicona en el contacto mesada pared y nada más. El propio peso, el plomo perfecto y mínima silicona dan un resultado rígido como un riel.
Avatar de Usuario
hdrey
Rosarigasino de ley

Mensajes: 3007
Registrado: 12 Ago 2007 14:15
Ubicación: Rosario
Vehiculo: Fiat
Modelo: Uno Fire
A: 2008

Re: Muebles Acuario y Vanitory

Notapor El_Autentico_Hernan » 17 Sep 2015 10:23

Hermoso laburo Hugo!!!
- - - - -El Auténtico Hernán- - - - -
:winky: Al Oeste del Oeste :winky:

Imagen
Avatar de Usuario
El_Autentico_Hernan
Desvirtuador Masivo de Threads
Desvirtuador Masivo de Threads

Mensajes: 11011
Registrado: 14 Dic 2006 06:52
Ubicación: Aprendiendo a hablar en frances...
Vehiculo: Renault
Modelo: 11 TS
A: 1993

Re: Muebles Acuario y Vanitory

Notapor JorgeGNC » 24 Sep 2015 21:19

Ahí no estaba el super vidrio?

Como siempre, tus muebles una prolijidad, yo también estuve de ¨carpintero¨ estas últimas semanas pero no llego a ese nivel de detalle, soy mucho más compulsivo de verlo terminado y funcionando.
Gasolerdo...
JorgeGNC
Fumador de escapes...

Mensajes: 11814
Registrado: 13 Dic 2006 17:31
Vehiculo: No Posee
A: 0
